液压隔膜计量泵是一种常见的工业泵

发布日期:2023-12-20 10:04:45 文章阅读:135



  液压隔膜计量泵是一种结合了柱塞式计量泵和隔膜式计量泵特点的计量泵。这种泵的特点在于其被计量介质与介质接触的部分是隔膜,而驱动部分则采用液压柱塞。

  一、原理

  液压隔膜计量泵采用了隔膜驱动和液压控制的工作方式。它由两个工作腔组成,每个腔都有一个弹性隔膜,分别与入口和出口连接。其中一个腔被称为供液腔,另一个腔被称为排液腔。通过气动或电动装置控制活塞、阀门和气阀等组件的运动,实现周期性的供液和排液过程。

  二、结构

  主要包括泵体、活塞、阀门、隔膜和驱动装置等几个关键部件。泵体通常采用铸铁或不锈钢材料制成,具有良好的耐腐蚀性和密封性能。活塞是泵体内能够移动的元件,与阀门配合工作以实现液体的进出。阀门包括吸液阀和排液阀,用于控制流体的进出方向和流量大小。隔膜由弹性材料制成,能够分隔供液腔和排液腔,避免介质与泵体直接接触。驱动装置可以是气动、电动或手动装置,用于驱动活塞和阀门的运动。


  三、工作过程

  液压隔膜计量泵的工作过程可以分为四个步骤:吸液、压缩、排液和复位。

  1、吸液:当活塞向后移动时,吸液阀打开,供液腔内形成低压区域,吸入液体。

  2、压缩:当活塞向前移动时,吸液阀关闭,压缩液体,使之进入排液腔。

  3、排液:当活塞继续向前移动时,排液阀打开,将压缩液体排出。

  4、复位:当活塞再次向后移动时,排液阀关闭,泵体内形成低压区域,吸液阀打开,准备进行下一循环。

  四、应用领域

  液压隔膜计量泵具有结构简单、运行可靠、适用于各种介质等优点,被广泛应用于以下领域:

  1、化工工业:用于输送酸、碱、溶剂、油漆涂料等化工介质。

  2、石油行业:用于输送原油、石油制品、岩浆等。

  3、制药行业:用于输送药液、乳液、精细化工品等。

  4、食品行业:用于输送食品添加剂、果汁、饮料等。

  5、环保工程:用于输送废水处理、污泥处理等。

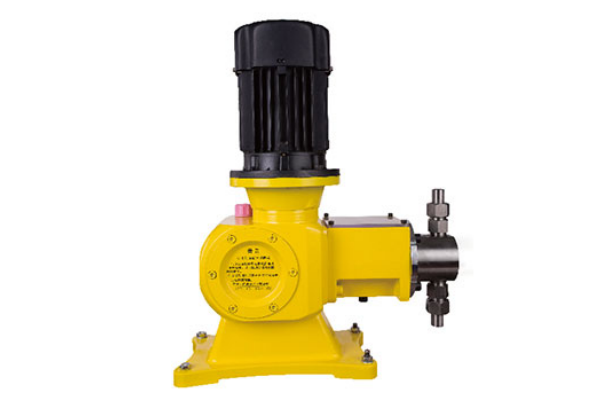

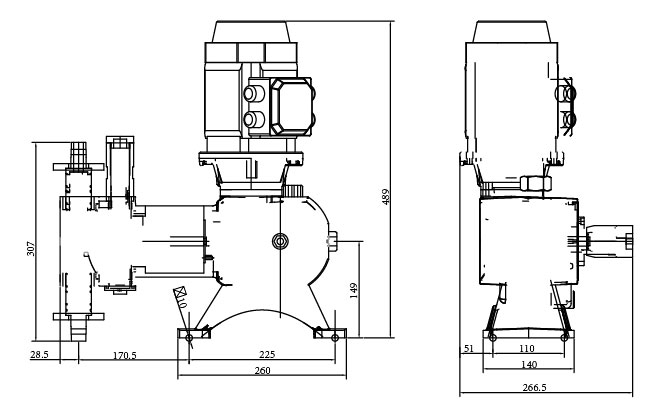

  五、外形安装参考图
